Manille lyre axe à visser en acier haute résistance
Plusieurs modèles disponibles
CMU 500 kg à 55000 kg (1.6)
Charge de rupture jusqu'à 3300

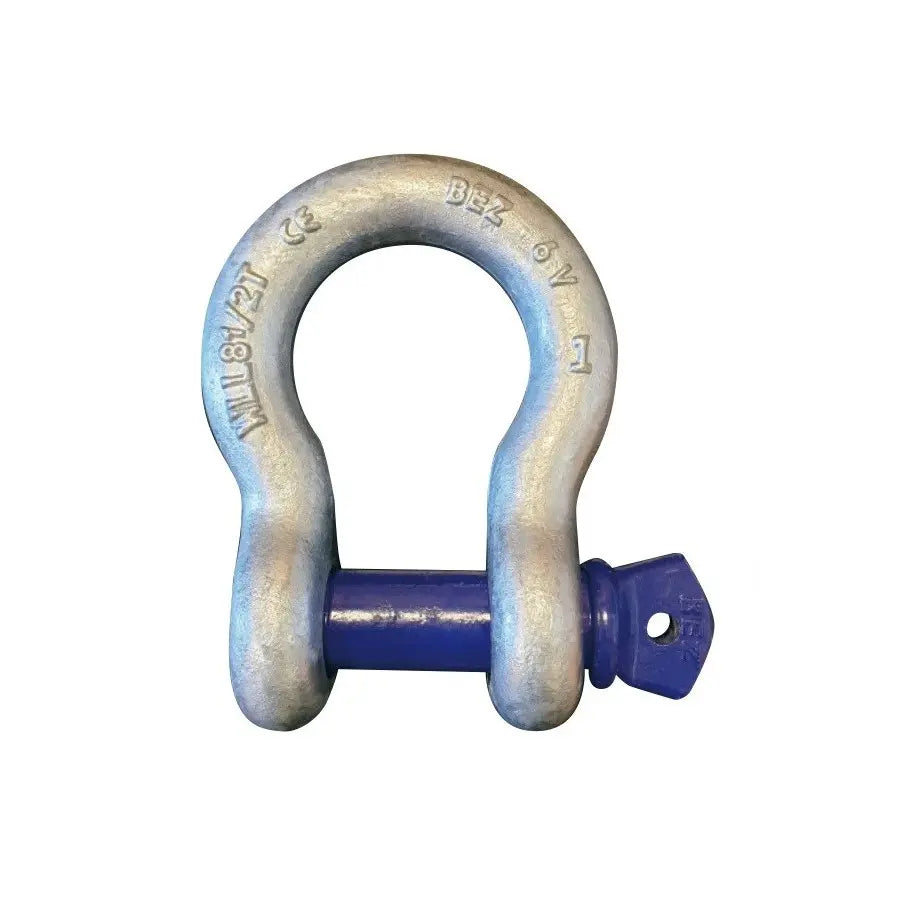

Manille lyre en acier haute résistance (HR) à axe vissé
Dotée d'un coefficient de sécurité de 6, elle sera d'un robustesse à toutes épreuves
Marquage d'un numéro de traçabilité sur le corps ainsi que sur l'axe
- CMU de 0,500 tonnes à 55 tonnes
- Charge de rupture jusqu'à 330 tonnes
- Axe vissé pour montages / démontages simple et rapides
- Coefficient de sécurité : 6 fois la CMU
- Corps galvanisée à chaud / axe peint
- Conformité européenne CE.
ces manilles peuvent être utilisées avec les sangles de traction et/ou les élingues dynamiques
D'autres modèles disponibles sur demande
Visuels non contractuels, couleurs selon disponibilités
Référence | CMU (kg) | Coef. de sécurité | Rupture (kg) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) | Poids (kg) |
MLAV0T5 | 500 | 1.6 | 3000 | 6.5 | 8 | 17 | 12 | 28 | 20 | 42.5 | 33 | 0.05 |
MLAV0T75 | 750 | 1.6 | 4500 | 8 | 10 | 21 | 13 | 31 | 21 | 49 | 37 | 0.08 |
MLAV1T | 1000 | 1.6 | 6000 | 10 | 11 | 25 | 16 | 36 | 26 | 57 | 46 | 0.14 |
MLAV1T5 | 1500 | 1.6 | 9000 | 11 | 13 | 27 | 18 | 42 | 29 | 66 | 51 | 0.22 |
MLAV2T | 2000 | 1.6 | 12000 | 13 | 16 | 30 | 21 | 48 | 33 | 77 | 59 | 0.33 |
MLAV3T25 | 3250 | 1.6 | 19500 | 16 | 19 | 40 | 27 | 60 | 43 | 95 | 75 | 0.65 |
MLAV4T75 | 4750 | 1.6 | 28500 | 19 | 22 | 48 | 32 | 71 | 51 | 112 | 89 | 0.97 |
MLAV6T5 | 6500 | 1.6 | 39000 | 22 | 25 | 54 | 36 | 84 | 58 | 131 | 102 | 1.52 |
MLAV8T5 | 8500 | 1.6 | 51000 | 25 | 29 | 60 | 43 | 95 | 68 | 149 | 118 | 2.39 |
MLAV9T5 | 9500 | 1.6 | 57000 | 29 | 32 | 67 | 46 | 108 | 74 | 169 | 132 | 3.15 |
MLAV12T | 12000 | 1.6 | 72000 | 32 | 35 | 76 | 52 | 119 | 82 | 186 | 146 | 4.32 |
MLAV13T5 | 13500 | 1.6 | 81000 | 35 | 38 | 84 | 57 | 133 | 92 | 206 | 162 | 5.67 |
MLAV17T | 17000 | 1.6 | 102000 | 38 | 41 | 92 | 60 | 146 | 98 | 225 | 174 | 7.79 |
MLAV25T | 25000 | 1.6 | 150000 | 44 | 51 | 110 | 73 | 178 | 127 | 273 | 215 | 12.51 |
MLAV35T | 35000 | 1.6 | 210000 | 51 | 57 | 127 | 83 | 197 | 146 | 305 | 248 | 20.84 |
MLAV55T | 55000 | 1.6 | 330000 | 63 | 70 | 152 | 105 | 267 | 184 | 400 | 310 | 42.30 |
